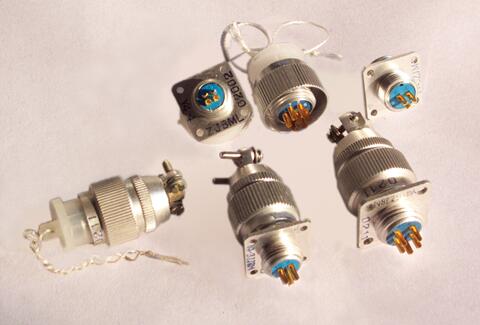

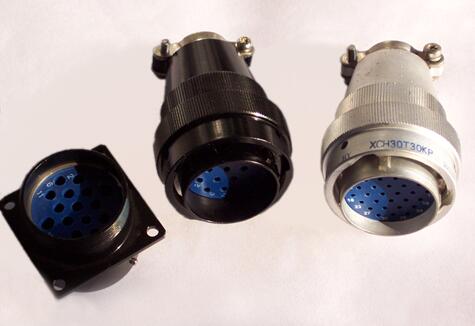

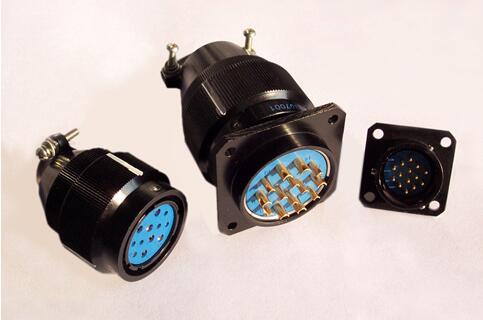

本系列航空插頭殼體采用高強度鋁合金材料加工而成，卡口式外槽連接，具有體積小，重量輕，使用方便，耐插拔，密封性好，耐腐蝕，導電性能好，耐壓性能佳之優點，且能與YP系列互換，是老式“P”型連接器的理想換代產品，廣泛適用于電器設備及各類儀器、儀表之間的線路連接。
1、環境技術性能
工作溫度：焊接式–55℃～125℃、壓接式–55℃～200℃
相對濕度：40℃時達95﹪
工作高度：海拔20000m
振動：頻率10Hz～2000Hz，加速度196m/s2
沖擊：加速度490m/s2
恒加速度：490m/s2
氣密性：耐氣壓≥0.2Mpa（僅密封型）
2、電氣性能
接觸電阻及額定電流：
|
接觸件規格（㎜） |
接觸電阻（ m Ω） |
額定電流（ A ） |
|
￠ 0.8 |
≤ 8 |
3 |
|
￠ 1.0 |
≤ 5 |
5 |
|
￠ 1.5 |
≤ 3 |
10 |
|
￠ 2.5 |
≤ 1 |
25 |
接觸件與耐電壓：
|
接觸件數 |
耐電壓（ V ） |
|
3、4、5、7、10、14、19 |
1500 |
|
24、32、36、37、50、65、81、120 |
1000 |
額定電壓、耐電壓及絕緣電阻：
|
工作環境 |
額定電壓（ V ） |
耐電壓（ V ） |
絕緣電阻（ m Ω） |
|
常溫常壓 |
500 |
1500 |
≥ 3000 |
|
濕熱 |
500 |
1125 |
≥ 20 |
|
高溫 |
500 |
|
≥ 500 |
|
低氣壓條件 4.39KPa |
250 |
350 |
– |
壓接式針孔軸向負荷參照Y2系列
接觸件壓接筒內徑與適配導線截面參照Y2系列
3、機械性能：
殼體：高強度鋁合金材料
鍍層：陽極氧化著色、鍍鎳
絕緣體：耐熱熱塑性或熱固體材料
接觸件：銅合金材料 鍍層金、銀
機械壽命：500次
